FlexiCubes¶
Flexible Isosurface Extraction for Gradient-Based Mesh Optimization (Shen et al., NeurIPS 2023)

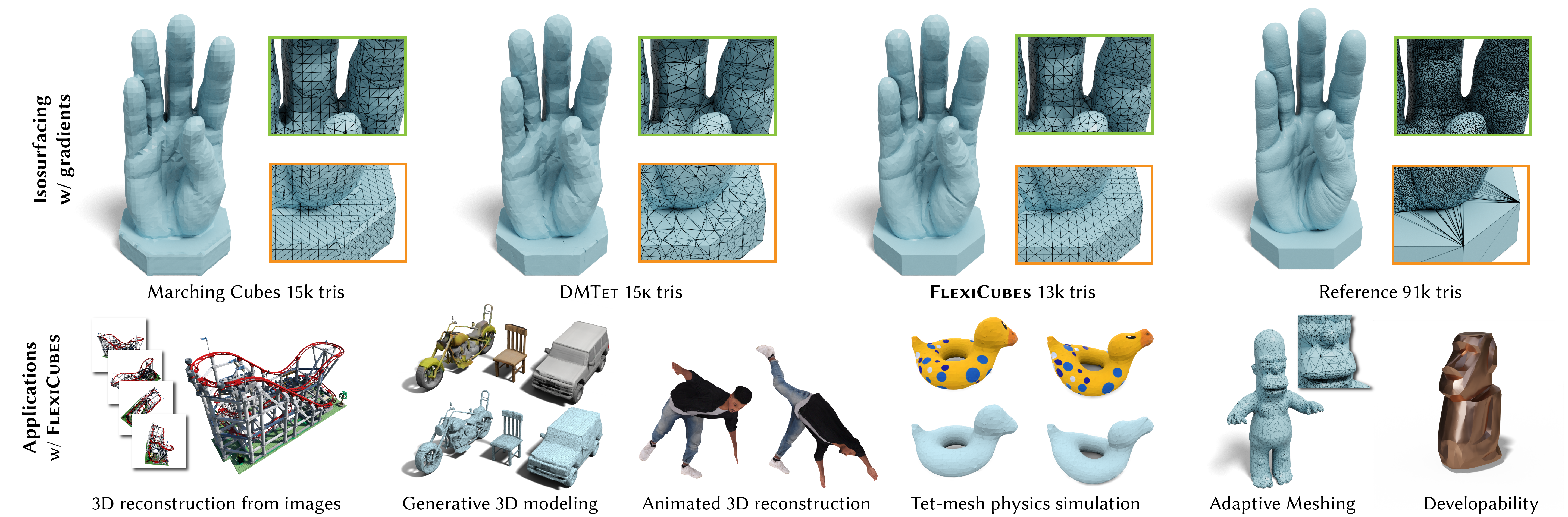

FlexiCubes 是对 Dual Marching Cubes (DMC) 的完全参数化、可微化改造，专为深度学习梯度优化而设计。它引入三组可学习参数，使网格提取过程本身也能参与端到端的反向传播优化，是当前 3D 生成领域（TRELLIS、SparseFlex 等）广泛使用的 mesh 提取方案。
设计思路¶
仅优化 SDF 不够——网格提取过程本身也需要可学习参数。
传统 Marching Cubes 是"死规则"：给定 SDF 值，输出固定。即使 SDF 预测完美，MC 的离散查表和边上插值仍会导致信息损失。FlexiCubes 的思路是让提取过程也成为可优化的"软"操作。
从 Primal 到 Dual：方法论基础¶
FlexiCubes 基于对偶 (Dual) 方法——与 MC 的关键区别在于顶点放置策略：
| 方法类型 | 顶点位置 | 特点 |
|---|---|---|
| Primal (MC) | 网格的边上 | 简单可靠，但无法表达尖角 |
| Dual (DMC/FlexiCubes) | 网格的体素内部 | 可更好地贴合形状，表达锐利特征 |
Dual Marching Cubes (DMC) 是 FlexiCubes 的直接前身——在每个体素内部放置顶点并连接相邻体素的顶点形成面。但 DMC 的顶点位置通常固定（体素中心或 QEF 求解），不够灵活，优化中不稳定。
FlexiCubes 的贡献是让 DMC 的所有关键决策都变成可学习参数。
三组可学习参数¶
Flexibility 1: 权重 \(\alpha \in \mathbb{R}^8\), \(\beta \in \mathbb{R}^{12}\) — 控制顶点位置¶
DMC 中对偶顶点通常固定在体素中心。FlexiCubes 通过 \(\alpha\)（8 个顶点权重）和 \(\beta\)（12 条边权重）的加权组合，让对偶顶点在体素内部自由移动：
- 可精确捕捉锐利特征（尖角、棱线）
- 可避开导致劣质三角形的位置
- 完全可微：\(\frac{\partial \text{VertexPos}}{\partial \alpha, \beta}\) 连续
Flexibility 2: 网格变形 \(\delta\) — 调整底层网格¶
允许体素网格的顶点本身发生微小位移，让网格主动"迎合"物体表面。
效果：当表面恰好落在两个网格点之间不利位置时，\(\delta\) 可以微调网格使表面穿过更有利的位置，提升提取质量。
Flexibility 3: 分割权重 \(\gamma\) — 控制拓扑连接¶
DMC 生成的四边形面片需要剖分为两个三角形。一个四边形 ABCD 有两种剖分方式（对角线 A-C 或 B-D）。\(\gamma\) 让网络学习每个四边形的最优剖分方式：
- 最小化渲染 Loss
- 避免产生退化三角形
- 拓扑连接也成为可优化对象
工作流程¶
text
神经网络输出 SDF + (α, β, γ, δ)
↓
DMC 规则确定拓扑连接（保证水密性和流形性）
↓
α, β 参数计算每个对偶顶点的精确位置
↓
γ 决定四边形的最优三角剖分
↓
渲染 → 计算 Loss
↓
梯度同时回传到 SDF 和 FlexiCubes 参数 (α, β, γ, δ)
关键：拓扑结构由 SDF 符号决定（保证网格合法），几何细节由可学习参数决定（保证可微优化）。
损失函数与训练¶
Shape Reconstruction 任务¶
在 shape reconstruction 评估中，随机采样 1000 个点，比较 ground truth mesh 和提取 mesh 的 SDF 值差异进行优化。
等边三角形正则化¶
为控制输出网格质量，FlexiCubes 可选用边长正则化：
训练策略：先做 1000 步纯重建优化，再加 300 步重建 + 正则化（正则化权重从 0 线性增到 100）。
实验结果¶
Shape Reconstruction 消融（Tab 3, \(64^3\) 网格）¶
| 配置 | IN>5° ↓ | CD (\(10^{-5}\)) ↓ | F1 ↑ | ECD (\(10^{-2}\)) ↓ |
|---|---|---|---|---|
| DMC centroid | 53.02 | 5.85 | 0.65 | 2.60 |
| + flex vertex | 40.88 | 5.34 | 0.68 | 0.99 |
| + grid deform | 39.46 | 5.01 | 0.69 | 0.98 |
| + flex quad split = FlexiCubes | 34.87 | 4.87 | 0.70 | 0.71 |
每一组参数都带来了明确的质量提升。
网格质量对比（Tab 4, \(64^3\) + 正则化）¶
| 方法 | IN>5° ↓ | CD (\(10^{-5}\)) ↓ | Aspect>4 ↓ | Radius>4 ↓ | Angle<10° ↓ |
|---|---|---|---|---|---|
| MC | 52.37 | 6.33 | 11.71% | 11.71% | 11.84% |
| DMTet(80) | 48.66 | 5.17 | 17.31% | 16.68% | 17.83% |
| FlexiCubes | 34.87 | 4.87 | 2.93% | 4.49% | 2.04% |
FlexiCubes 的退化三角形比例远低于 MC 和 DMTet。
Inverse Rendering: nvdiffrec（Tab 5, NeRF Synthetic）¶
FlexiCubes 与 DMTet 在 PSNR 上相当（约 30-33 dB），但在 Chamfer Distance 上 FlexiCubes 多数场景更优（如 Chair: 0.45 vs 4.51 \(\times 10^{-2}\)，Ship: 10.5 vs 55.8 \(\times 10^{-2}\)）。
3D 生成: GET3D（Tab 6, ShapeNet FID）¶
| 方法 | Motorbike ↓ | Chair ↓ | Car ↓ |
|---|---|---|---|
| DMTet | 48.90 | 22.41 | 10.60 |
| FlexiCubes | 44.87 | 17.51 | 9.55 |
仅修改 GET3D 最后一层以输出 FlexiCubes 参数（21 weights/cube），即可获得 FID 改善。
计算开销（Tab 7）¶
| 方法 | Forward (ms) | Backward (ms) | Memory (MB) | 分辨率 |
|---|---|---|---|---|
| MC | 2.28 | 0.43 | 12.05 | \(64^3\) |
| DMTet | 2.33 | 1.38 | 22.44 | \(64^3\) |
| FlexiCubes | 8.93 | 7.32 | 116.56 | \(64^3\) |
FlexiCubes 的灵活性以额外计算和内存为代价（约 4-5× forward、5× backward、5× memory vs DMTet），但在应用级 pipeline（如 nvdiffrec）中总开销增幅可控（307 vs 315 ms/iter）。
子体素精度：SLAT 中的 FlexiCubes¶
在 TRELLIS 的 SLAT（Structured Latent）框架中，FlexiCubes 展现出强大的子体素精度能力：
- 顶点变形 \(\delta\) 让锐利边缘突破体素网格限制——表面细节可以精确到比体素尺寸更细的尺度
- 拓扑优化 \(\gamma\), \(\alpha\), \(\beta\) 自适应调整连接方式，在平坦区域使用大三角形，在细节区域使用小三角形
- SLAT 的特征向量如同"压缩细节包"——Transformer 在低分辨率预测，FlexiCubes 在高分辨率展开细节
TRELLIS 的具体路径：Transformer 输出 \(64^3\) SDF + FlexiCubes 参数，经上采样至 \(256^3\) 后通过 FlexiCubes 提取最终 Mesh。
拓扑局限："拓扑诅咒"¶
FlexiCubes 虽然强大，但存在固有的拓扑局限：
拓扑诅咒 (Topology Curse)
FlexiCubes 的拓扑结构由底层网格分辨率决定——无法学习低多边形 (Low-poly) 拓扑。输出面片数直接由网格密度控制：
- \(64^3\) 网格 → ~300K 面
- \(256^3\) 网格 → ~1M+ 面
这意味着 FlexiCubes 总是生成高密度 Mesh，需要后续的重拓扑 (Retopology) 流程才能用于游戏/动画等对拓扑有要求的场景。
两阶段工作流¶
实践中通常采用：
- FlexiCubes 提取：高密度、高质量几何
- Retopology：通过 Quadriflow/Instant Meshes 等工具简化拓扑，或使用 MeshAnything 等 AI 方法生成 artist-friendly 拓扑
与 Marching Cubes 对比¶
| 特性 | Marching Cubes (1987) | FlexiCubes (2023) |
|---|---|---|
| 核心逻辑 | Primal（顶点在边上） | Dual（顶点在体素内） |
| 顶点位置 | 固定（线性插值） | 灵活（可学习权重 α, β） |
| 底层网格 | 固定 | 可变形（δ 参数） |
| 三角剖分 | 查表确定 | 可学习（γ 参数） |
| 锐利特征 | 无法表达（倒角） | 可以表达 |
| 网格质量 | 常有 sliver triangles | 高质量，可优化 |
| 可微性 | 不可微 | 完全可微 |
| 主要应用 | 医学成像、离线重建 | 生成式 AI、逆向渲染 |
一句话总结¶
FlexiCubes 通过三组可学习参数（\(\alpha/\beta\) 控制顶点位置、\(\delta\) 变形网格、\(\gamma\) 优化拓扑），将"死板的等值面提取"变成"可微分的几何优化"，是当前 3D 生成 pipeline 的标配组件。
